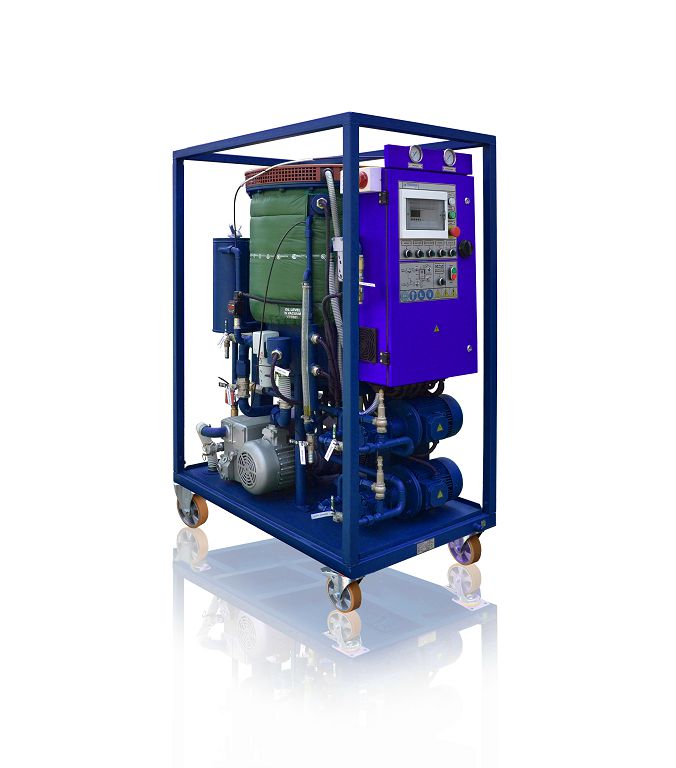

L’UNITÉ DE PURIFICATION D’HUILE MCU
L’unité de purification d’huile MCU est conçue pour éliminer les particules solides et l’eau des huiles isolantes diélectriques (avec une viscosité ne dépassant pas 70 cSt à 50 ° C / 122 ° F.
De plus, cette unité est conçue pour réduire considérablement les niveaux d’acide dans l’huile isolante usagée.
L’unité est utilisée pour l’installation, la réparation et le fonctionnement d’équipements contenant de l’huile haute tension avec une tension jusqu’à 1150 kV (transformateurs de puissance, interrupteurs haute tension, etc.).
Le système se compose de deux sections distinctes: une section de chauffage et de filtration BNF et les cartouches de sorbant CP-260 qui sont reliées par des tuyaux flexibles.
Conditions ambiantes de fonctionnement:
• température ambiante de 283 à 308 K (+10 à + 35 ° C / 49,7 à 97,73 ° F);
• pression 84 à 106,7 kPa (630 à 800 mm. Hg);
• élévation jusqu’à 2000 mètres / 6561 pieds au-dessus du niveau de la mer;
• zone protégée contre les explosions et les incendies.
| Parametre | Valeur | ||
| MCU-1.7 | MCU-4.3 | MCU-7 | |
| Capacité, m3/h, minimum/gals. par heure | |||
| • séchage, regeneration et mode de filtration | 1.7/450 | 4.3/1138 | 1.5-2.0/392-529 |
| • mode de chauffage | 1.7/450 | 4.3/1138 | 3.6-4.3/953-1138 |
| huile à la sortie; max
temperature, ⁰С/⁰F: |
|||
| • mode de séchage et de filtration | – | 35/95 | |
| • mode de chauffage | 60/140 | 65/149 | |
| Sorbent,poid ,max, kg | – | 100 | |
| Sorbent regeneration temperature, ⁰С/⁰F: | |||
| Zeolite NaA | – | 250/482 | |
| Silica gel | – | 120/248 | |
| Régénération du sorbant sans déchargement | No | Yes | |
| Paramètres d’huile transformée: | |||
| • pureté industrielle
class (ISO 4406) |
9 (-/14/12) | ||
| •teneur en particules solides, max, g/t | 2.5 | 10 | |
| • indice d’acide, mg KOH/g of oil, max | – | 0.02…0.05 | |
| • finesse de filtration nominale, micron | 5…25 | 5 | |
| • contenu massique, g/ton par cycle, max | – | 10 | |
| • perte diélectrique tangente à 90 ⁰С / 194 ⁰F, max | – | 1.5 | |
| • résistance diélectrique, kW, min | – | 65 | |
| Puissance de surface moyenne du réchauffeur, W/cm2, max | – | 1.2 | |
| Puissance de chauffage, kW, max | – | 28.8 | |
| Consommation maximale, kW | 33 | ||
| Tension d’alimentation CA triphasée, 50/60Hz, V | 380/220 | 380 | |
| Dimensions, mm/ft, max, longueur/ Largeur/ hauteur | 1270/700/1400
4’16”/2’29”/4’59’ |
1270/700/1500
4’16”/2’29”/492” |
1500/900/1735
4’59”/2’95”/5’69” |
| Poids, kg/lbs, max | 500/1,105 | 550/1,215.5 | 7501,657.5 |
- la rigidité diélectrique de l’huile de transformateur est passée de 5 à 10 à 50 kV et plus après un seul passage;
- du gel de silice peut être utilisé à la place de la zéolite pour réduire l’acidité de l’huile;
- la zéolite peut être restaurée sans retirer les cartouches de zéolite à l’aide d’une unité BRZ;
- opération et entretien simples.
