LE SYSTÈME DE PIÈGE À FROID UVV

solid isulation maintenance machine


GlobeCore

LEAVE A MESSAGE


Please fill this line so we can call out to you by name

Please fill this line so we can answer your questions

Please fill this line so we can call you back

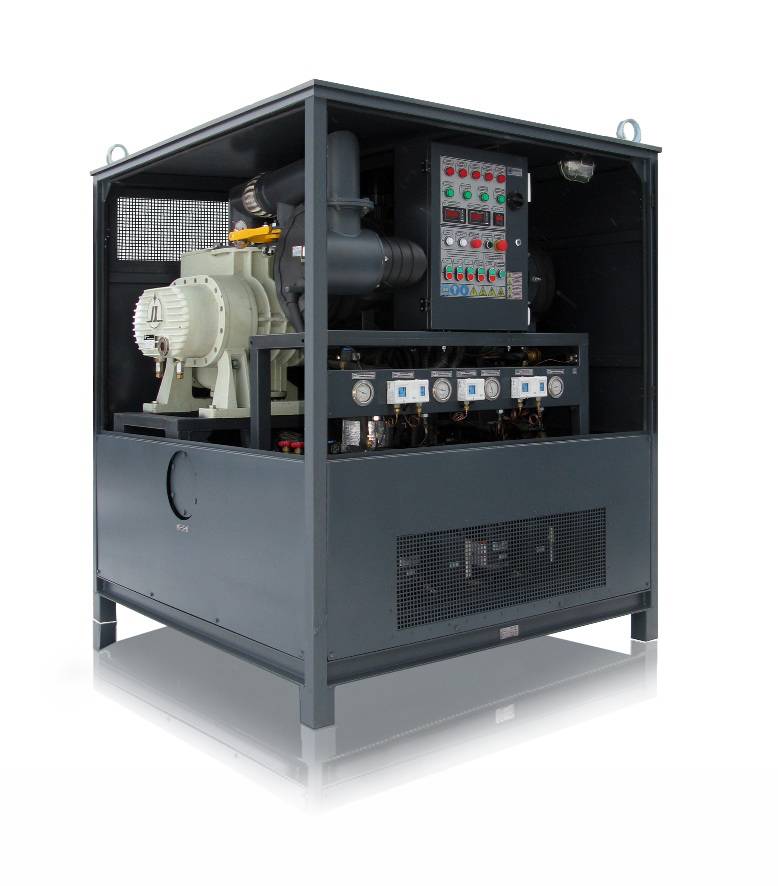

Le système de piège à froid est conçu pour l’évacuation (mise sous vide) et la déshydratation des transformateurs de puissance à la tension de 110 à 1150 kV lors de l’installation, l’entretien et les réparations.

Le piège à froid sous vide peut être utilisé avec les transformateurs capables de résister à la pression de 26 Pa.  L’usage des transformateurs qui ne peuvent pas supporter la pression de 26 Pa est possible après le renforcement du réservoir, autorisé par le fabricant du transformateur.

Au cours de séchage d’isolation solide des transformateurs de puissance à la tension de 500 à 1150 kV, l’évacuation à partir de la pression atmosphérique de 400 Pa peut être accélérée en raccordant à l’unité une section à vide supplémentaire.

Le système peut déshydrater l’isolation solide en faisant circuler l’huile chaude et sèche.  D’abord, l’huile est chauffée à 80-85 ⁰C, puis elle passe à travers une unité de séchage et de filtration. L’essence de cette méthode est la diffusion de l’humidité des couches extérieures de l’isolation dans l’huile sèche avec l’élimination ultérieure de l’humidité par l’unité de séchage.

Performance Valeur
1 La vitesse de vidange du mélange vapeur-gaz de la cuve d’un transformateur à la pression résiduelle allant de la pression atmosphérique à 400 Pa, l/s, pas moins 27х3=81
1 La vitesse de vidange du mélange vapeur-gaz de la cuve d’un transformateur à la pression résiduelle allant de la pression atmosphérique de 400 à 26 Pa, l/s, pas moins 500
 2 Pression résiduelle créée par la pompe à vide dans la cuve d’un transformateur, Pa, pas plus 26
3 Pression résiduelle dans l’unité pendant l’épreuve d’étanchéité, Pa, pas plus 4
4 Remplissage au cours d’une heure d’épreuve, Pa, pas plus 100
5 La température de la surface à la condensation de vapeur d’eau, °C, égale ou moins 70
6 Taux d’humidité résiduelle de l’isolation solide, %, pas plus 1,0
7 Capacité de réfrigération (à une température de moins 75°C), W 600
8 La surface de la condensation, m2, pas moins 6,1
9 Consommation d’énergie du système de dégivrage, en kW 2,1
10 Puissance installée de l’unité, кW 21
11 Alimentation courant alternatif du réseau triphasé à la fréquence 50 Hz, V 380
12 Dimensions hors tout, mm, pas plus de– longueur

– largeur

– hauteur

1700

1600

1950

13 Masse, kg, pas plus 1900

  • l’unité à vide est équipée de systèmes de chauffage et de refroidissement des pompes à vide, ce qui lui permet de fonctionner dans une large plage de températures en pleine autonomie;
  • l’utilisation de pompes à vide à palettes ne demande pas le refroidissement ou chauffage séparé, aussi accompagné de faible niveau sonore;
  • toutes les pièces composantes sont montées dans un seul cadre.
